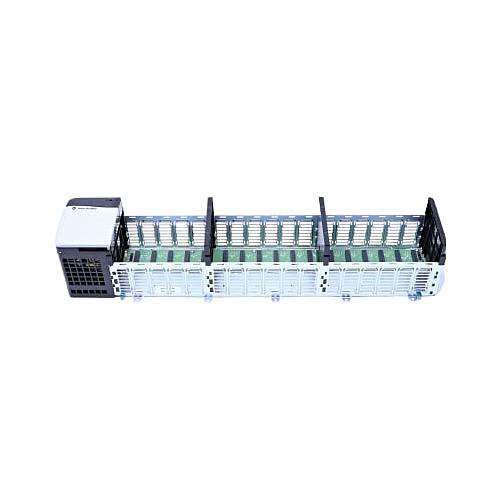

Nuestros módulos basados en chasis ControlLogix® Boletín 1756 brindan una amplia gama de módulos de cálculos, de control de movimiento, y de E/S especiales, digitales, digitales de diagnóstico y analógicas para satisfacer las necesidades de sus aplicaciones. Puede usar cualquiera de los módulos basados en chasis en el chasis local de un controlador ControlLogix o en un chasis vinculado a un controlador ControlLogix en redes ControlNet™ o EtherNet/IP™.

• Se monta en un chasis ControlLogix®.
• Requiere un bloque de terminales extraíble (RTB) o un módulo de interface de cableado (IFM) Boletín 1492 para conectar todo el cableado del lado del campo
• Incluye las capacidades de sello de hora inherentes para aplicaciones de secuencia de eventos (SOE)
• Ofrece completos diagnósticos de E/S para detección de fallos del sistema y del lado del campo
• Proporciona desconexión y reconexión con la alimentación conectada (RIUP) para facilitar el mantenimiento.
• Ofrece codificación electrónica que ayuda a prevenir errores de reemplazo
• Se incluyen los asistentes de E/S en la aplicación Studio 5000 Logix Designer® que permiten una configuración rápida y sencilla del módulo.

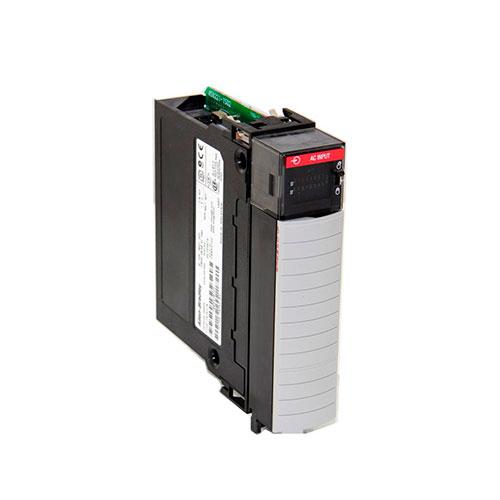

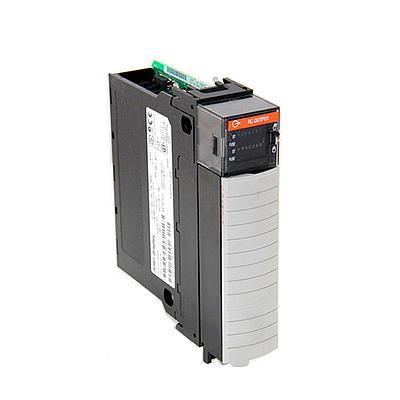

Módulos de E/S digitales ControlLogix 1756

• Ofrece una variedad de voltajes
• Proporciona de 8 a 32 puntos por módulo
• Ofrece tipos de módulos aislados y no aislados
• Incluye estados de fallo de salida a nivel de punto
• Ofrece comunicación de conexión directa o rack optimizado
• Ofrece diagnósticos del lado del campo en ciertos módulos

Módulos de E/S analógicas ControlLogix 1756

• Incluye módulos de entrada, salida y combinación
• Proporciona módulos de termopar y RTD
• Incluye alarmas de datos incorporadas
• Ofrece escalado a unidades de medición
• Proporciona muestreo de canales en tiempo real
• Ofrece codificación electrónica del módulo y es configurable por software
• Incluye codificación mecánica de bloque de terminales extraíble definida por el usuario
• Ofrece configuración por canal de voltaje, corriente o generación de corriente de transmisor de 2 cables
• Ofrece configuración por canal para RTD o termopar
• A partir del 31 de marzo de 2017, se interrumpirá la producción de los módulos ControlLogix 1756 de 6 canales con E/S analógicas aisladas y estos ya no estarán disponibles para la venta. Se recomienda a los clientes migrar a los módulos de E/S analógicas aisladas 1756 de 8 canales con el uso del documento Migrating 6-channel to 8-channel 1756 Analog Modules Migration Guide.

Módulos de E/S especiales ControlLogix 1756

• Incluye módulos de medidor de flujo configurables
• Proporciona módulos de contador de alta velocidad
• Ofrece módulos de final de carrera programables

Bloques de terminales extraíbles (RTB) ControlLogix 1756

• Proporciona una interconexión flexible entre el cableado de la planta y los módulos de E/S
• Incluye terminaciones de abrazadera de tornillo o abrazadera de resorte
• No se envían con módulos de E/S; se deben pedir por separado

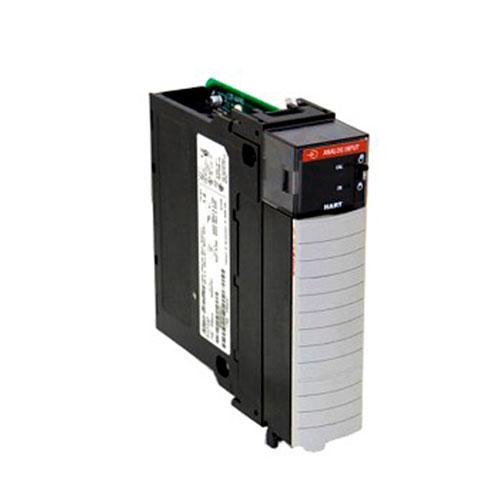

Módulos de E/S analógicas aisladas HART 1756

• Incluye aislamiento de canal a canal
• Ofrece un módem HART por canal para la actualización más rápida de datos HART
• Ofrece la configuración básica del dispositivo de campo a través del perfil Add-On
• Ayuda a eliminar la necesidad de las barreras de aislamiento de campo al utilizar módulos aislados
• Ofrecen módulos de densidad de 8 a 16 canales.

Módulos de E/S analógicas con características mejoradas 1756

• Ofrece mayor exactitud, repetibilidad, estabilidad y precisión
• Incluye módulos de 8 canales aislados y de 12 o 16 canales no aislados con estabilidad sobre el rango de temperatura de funcionamiento completo
• No requiere calibración de campo
• Ofrece precisión avanzada con el diseño de 24 bits
• Incluye estado por canal y anunciación LED de fallos
• Ofrece SIL 1, capacidad sistemática 2, tipo certificado para utilizar en una arquitectura SIL 2 de ControlLogix.
• Ofrecen un modo de emulación que ayuda a los clientes a migrar de aplicaciones de 6 canales.

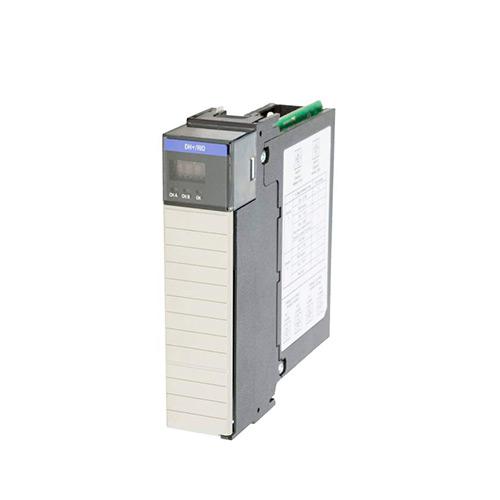

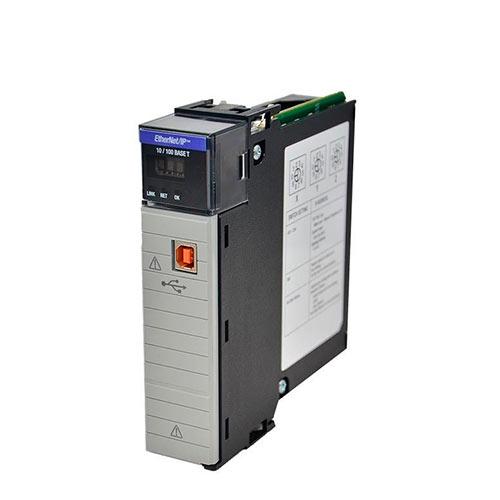

Módulos de comunicación 1756

• Implementa control de acceso basado en la red para usuarios, dispositivos y redes en el chasis 1756
• Ofrece módulos de seguridad para cifrar información importante compartida entre los controladores y los servidores para prevenir la manipulación

Módulo de cálculos 1756

• Proporciona un acceso de alta velocidad al controlador ControlLogix a través del backplane.
• Incluye DisplayPort™ integrado para una conexión directa a un monitor industrial 5100 de alta definición.
• Ofrece capacidades de cálculos en un chasis ControlLogix.
