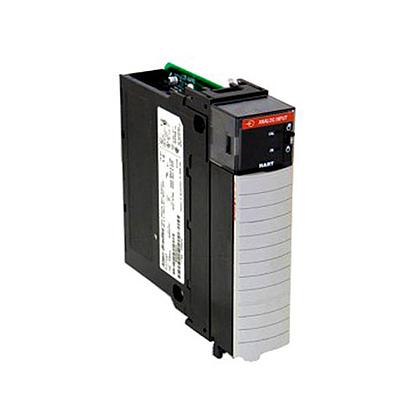

Módulo A/I ControlLogix de 16 puntos

1756-IF16

Nuestros módulos basados en chasis ControlLogix® Boletín 1756 brindan una amplia gama de módulos de cálculos, de control de movimiento, y de E/S especiales, digitales, digitales de diagnóstico y analógicas para satisfacer las necesidades de sus aplicaciones. Puede usar cualquiera de los módulos basados en chasis en el chasis local de un controlador ControlLogix o en un chasis vinculado a un controlador ControlLogix en redes ControlNet™ o EtherNet/IP™.

• Se monta en un chasis ControlLogix®.

• Requiere un bloque de terminales extraíble (RTB) o un módulo de interface de cableado (IFM) Boletín 1492 para conectar todo el cableado del lado del campo

• Incluye las capacidades de sello de hora inherentes para aplicaciones de secuencia de eventos (SOE)

• Ofrece completos diagnósticos de E/S para detección de fallos del sistema y del lado del campo

• Proporciona desconexión y reconexión con la alimentación conectada (RIUP) para facilitar el mantenimiento.

• Ofrece codificación electrónica que ayuda a prevenir errores de reemplazo

• Se incluyen los asistentes de E/S en la aplicación Studio 5000 Logix Designer® que permiten una configuración rápida y sencilla del módulo.

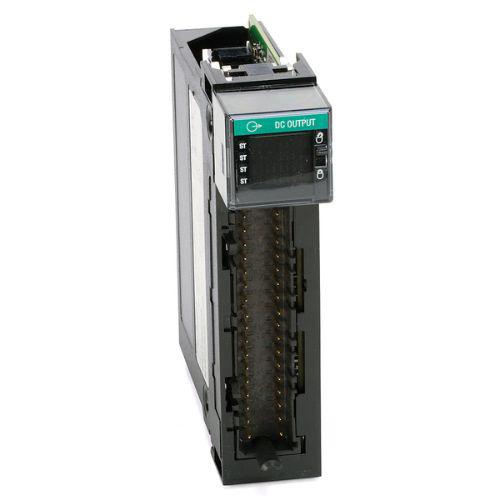

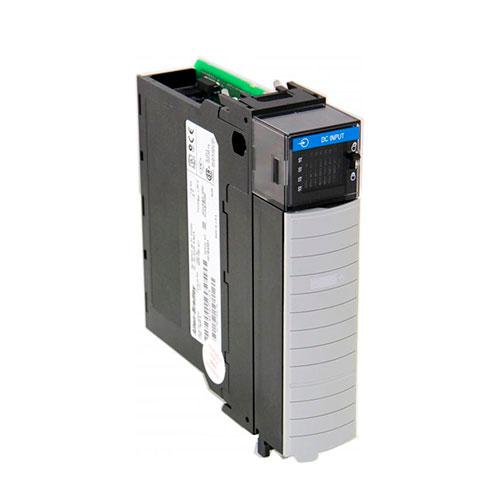

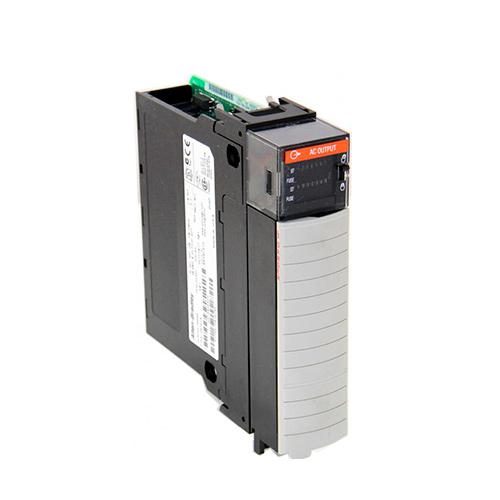

Módulos de E/S digitales ControlLogix 1756

• Ofrece una variedad de voltajes

• Proporciona de 8 a 32 puntos por módulo

• Ofrece tipos de módulos aislados y no aislados

• Incluye estados de fallo de salida a nivel de punto

• Ofrece comunicación de conexión directa o rack optimizado

• Ofrece diagnósticos del lado del campo en ciertos módulos

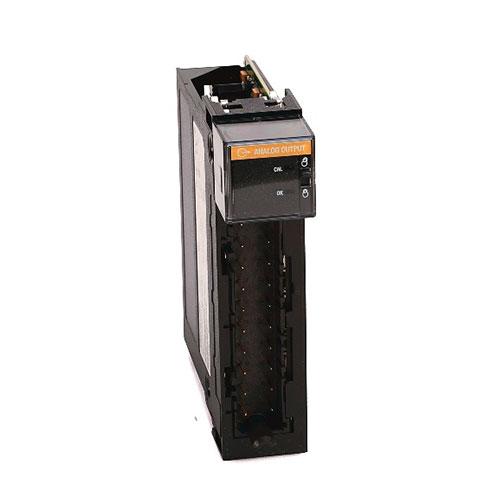

Módulos de E/S analógicas ControlLogix 1756

• Incluye módulos de entrada, salida y combinación

• Proporciona módulos de termopar y RTD

• Incluye alarmas de datos incorporadas

• Ofrece escalado a unidades de medición

• Proporciona muestreo de canales en tiempo real

• Ofrece codificación electrónica del módulo y es configurable por software

• Incluye codificación mecánica de bloque de terminales extraíble definida por el usuario

• Ofrece configuración por canal de voltaje, corriente o generación de corriente de transmisor de 2 cables

• Ofrece configuración por canal para RTD o termopar

• A partir del 31 de marzo de 2017, se interrumpirá la producción de los módulos ControlLogix 1756 de 6 canales con E/S analógicas aisladas y estos ya no estarán disponibles para la venta. Se recomienda a los clientes migrar a los módulos de E/S analógicas aisladas 1756 de 8 canales con el uso del documento Migrating 6-channel to 8-channel 1756 Analog Modules Migration Guide.

Módulos de E/S especiales ControlLogix 1756

• Incluye módulos de medidor de flujo configurables

• Proporciona módulos de contador de alta velocidad

• Ofrece módulos de final de carrera programables

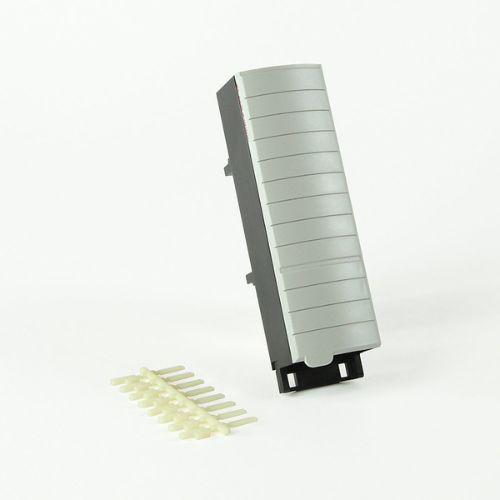

Bloques de terminales extraíbles (RTB) ControlLogix 1756

• Proporciona una interconexión flexible entre el cableado de la planta y los módulos de E/S

• Incluye terminaciones de abrazadera de tornillo o abrazadera de resorte

• No se envían con módulos de E/S; se deben pedir por separado

Módulos de E/S analógicas aisladas HART 1756

• Incluye aislamiento de canal a canal

• Ofrece un módem HART por canal para la actualización más rápida de datos HART

• Ofrece la configuración básica del dispositivo de campo a través del perfil Add-On

• Ayuda a eliminar la necesidad de las barreras de aislamiento de campo al utilizar módulos aislados

• Ofrecen módulos de densidad de 8 a 16 canales.

Módulos de E/S analógicas con características mejoradas 1756

• Ofrece mayor exactitud, repetibilidad, estabilidad y precisión

• Incluye módulos de 8 canales aislados y de 12 o 16 canales no aislados con estabilidad sobre el rango de temperatura de funcionamiento completo

• No requiere calibración de campo

• Ofrece precisión avanzada con el diseño de 24 bits

• Incluye estado por canal y anunciación LED de fallos

• Ofrece SIL 1, capacidad sistemática 2, tipo certificado para utilizar en una arquitectura SIL 2 de ControlLogix.

• Ofrecen un modo de emulación que ayuda a los clientes a migrar de aplicaciones de 6 canales.

Módulos de comunicación 1756

• Implementa control de acceso basado en la red para usuarios, dispositivos y redes en el chasis 1756

• Ofrece módulos de seguridad para cifrar información importante compartida entre los controladores y los servidores para prevenir la manipulación

Módulo de cálculos 1756

• Proporciona un acceso de alta velocidad al controlador ControlLogix a través del backplane.

• Incluye DisplayPort™ integrado para una conexión directa a un monitor industrial 5100 de alta definición.

• Ofrece capacidades de cálculos en un chasis ControlLogix.
