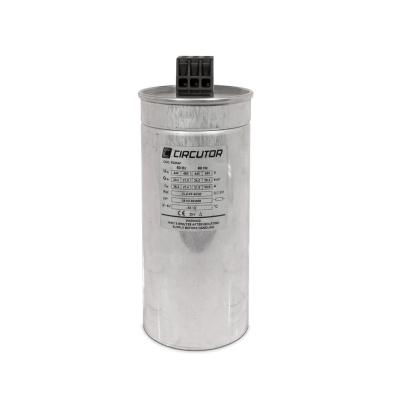

Condensador tubular trifásico, 60 Hz, CLZ-FP-52/15-60Hz-HD

R2H67E.

La gama CLZ-HD son condensadores en envolvente tubular, de tipo seco, abarcando un amplio rango de potencias y tensiones nominales a 50 o 60 Hz. Los condensadores CLZHD están diseñados para trabajar en instalaciones con las más rigurosas condiciones de trabajo. Los procesos de diseño, fabricación y ensayos de estos garantizan la producción de equipos duraderos y de alta fiabilidad. Además, los condensadores CLZ disponen de tecnología de refrigeración mediante gas nitrógeno*, siendo un sistema refrigerante de altas prestaciones, inocuo y anti-inflamable.

Especificaciones:

Frecuencia 60 Hz

Sobrecarga permanente 1,8 In

Pérdidas (W) Dieléctricas: < 0,2 W / kvar Total: < 0,4 W / kvar

Resistencia de descarga 50 V / 1 min (0,5 - 30 kvar) 75 V / 3 min (33 - 50 kvar)

Sobretensión 10 % 8h en 24 h 15 % hasta 30 min en 24 h 20 % hasta 5 min en 24 h 30 % hasta 1 min en 24 h

Tolerancia C -5 … +10 %

Tensión 525 V

Tensión de aislamiento, circuito 3 / 8 kV

Tamaño (mm) ancho x alto x fondo 85 x 276 x 85 (mm)

Tornillo tipo M4 x 12 / PH1

Envolvente Aluminio

Par de apriete 1,2 ... 1,7 Nm / Tierra: 5 Nm máx.

Sección del cable en bornes de entradas / salidas 16mm2

Fijación Tornillo de sujeción / toma tierra M12

Ventilación Natural o forzada según armario
