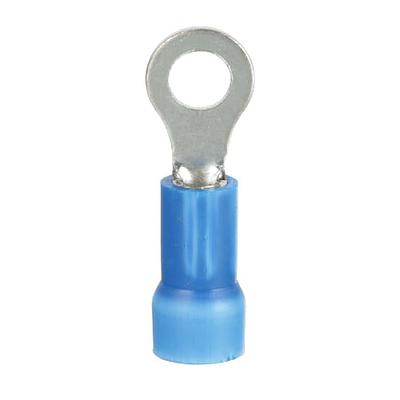

Terminal tipo anillo

PV14-8RX-M

Terminal tipo anillo, 16 – 14 AWG, perno #8, aislada con vinil, aislamiento expandido para cables de diámetro exterior grandes.

Especificaciones:

Tamaño de orificio para tornillo prisionero (in): 8"

Tamaño de orificio para tornillo prisionero (mm ): 4

Tamaño de tornillo prisionero: 8"

Material de aislamiento: vinil

Tamaño máximo de conductor de cobre (AWG): #14

Tamaño máximo de cable (AWG): 16 AWG - AWG 14

Tamaño mínimo de cable (AWG): #16

Tamaño mínimo de conductor de cobre (AWG): #16

Longitud de la banda del cable (in): 0.31

Longitud de la banda del cable (mm): 7.9

Cumplir las normas: Listado UL 587H E52164, Certificado CSA LR31212

Material base: cobre

Tensión máxima (V): 600

Tensión máxima (kV): 0.6

Acabado/recubrimiento: Estañado

Código de color: Azul

Tipo de tambor: Soporte de aislamiento, junta soldada

Longitud del tambor (in): 0,65

Largo de tambor (mm): 16.4

grado de inflamabilidad: UL 94V-0

Diámetro de aislamiento (in): 0.2

Diametro de aislamiento (mm): 5.1

Temperatura máxima de funcionamiento (°C): 75

Temperatura máxima de funcionamiento (°C): 167

Máximo de diámetro de aislamiento de cable (in): 0.25

Máximo de diámetro de aislamiento de cable (mm): 6.4

Longitud total (pulgadas): 0.96

Longitud total (mm): 24.4

Anchura total (in): 0.31

Anchura total (mm): 7.9

Longitud de la lengua (in): 0.56

Longitud de la lengua (mm): 14.2

Grosor de lengüeta (in) 0.32

Grosor de lengüeta (mm): 8.1

Ancho de lengüeta (in): 0.31

Tipo de producto: Terminal en anillo para piezas sueltas

Para usar con: CT-100, CT-1550, CT-1551, CT-2300/ST (CD-550), CT-2500/L (CT-2550CH), UP14ZLW (CD-550)

Caracteres. pza.: • Entrada de cable expandida diseñada para acomodar cables con un mayor grosor de aislamiento • El diseño de lengüeta anular garantiza una conexión segura en aplicaciones de alta vibración • El soporte de aislamiento ayuda a evitar daños en los cables en aplicaciones de flexión • Las estrías internas del cilindro aseguran un buen contacto del cable y una máxima resistencia a la tracción
