DESCRIPCIÓN

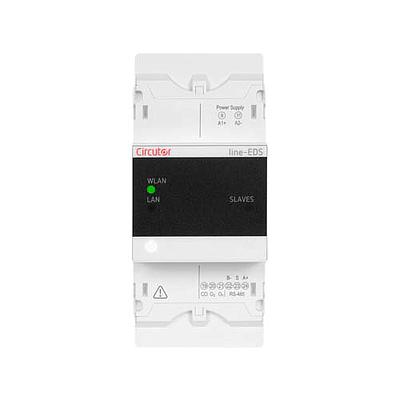

El Line-EDS-PS es un Gateway con un PowerStudio embebido. Este módulo permite, por sí solo, configurar un sistema de monitorización y tele gestión (SCADA). Es capaz de integrar, mediante los módulos de expansión de la gama line o cualquier equipo Modbus (TCP o RTU) del mercado, cualquier señal de proceso que se desee medir.

Mediante la programación del equipo con PowerStudio podemos incorporar cualquier lógica de actuación sobre salidas analógicas o digitales, por lo que podemos crear un sistema automatizado de gestión que realice acciones en función de las señales de entrada.

La conectividad con el equipo se puede realizar mediante redes cableadas (Ethernet) o inalámbricas (Wi-Fi). El acceso a la visualización de los datos, pantallas o informes se puede realizar mediante el cliente de PowerStudio o mediante navegador web gracias al web Server integrado.

El equipo Line-EDS- PS dispone de 3 modelos con distintas capacidades:

                                                                                                    Line-EDS-PS   Line-EDS-PSS Line-EDS-PSS PRO

Personalización de pantallas SCADA                                                        -                        2                         5

Personalización de informes                                                                        -                        2                         5

Programación de eventos                                                                       10                        20                         40

Programación de variables calculadas                                                       10                        20                         40

Equipos esclavos Modbus RTU y TCP CIRCUTOR o genéricos                 5                        10                         20

Las variantes PSS y PSS PRO disponen de la capacidad de programar pantallas e informes, lo que nos permite disponer de un sistema SCADA con un solo dispositivo, sin la necesidad de PC’s, servidores o licencias.

APLICACIONES

La sencillez de programación del entorno PowerStudio nos permite integrar de manera rápida un sinfín de aplicaciones.

A modo de ejemplo se enumeran algunas posibilidades:

Sistema de monitorización de consumos eléctricos con gestión activa de alarmas por e-mail (coseno de φ, potencia máxima, harmónicos...), sectorización de consumos, gestión de cargas, simulación de factura, asignación de costes productivos, etc...

Gestión eficiente de sistemas de mediante programación horaria (climatización, iluminación, etc...)

Gestión eficiente de sistema de calefacción y climatización mediante regulación de consignas de impulsión.

Gestión de sistemas de bombeo.

Monitorización de procesos industriales.

Gestión de consumos multipunto (electricidad, agua, gas...)

Análisis de rendimiento de equipos (aire comprimido, climatización, etc...)

ESPECIFICACIONES

ALIMENTACIÓN EN ALTERNA

Categoría de la instalación

CAT III 300V

Consumo

11 … 28 VA

Frecuencia

50 … 60 Hz

Tensión nominal

120 … 264 V ~

ALIMENTACIÓN EN CONTÍNUA

Categoría de la instalación

CAT III 300V

Consumo

2.5 … 7 W

Tensión nominal

190 … 300 Vcc

CARACTERÍSTICAS MECÁNICAS

Tamaño (mm) ancho x alto x fondo

52.5 x 118 x 70 (mm)

Tornillo tipo

Plano, M2.5

Envolvente

Plástico V0 autoextinguible

Par de apriete

≤ 0.4 Nm

Sección de cable en bornes alimentación

2.5 mm2

Fijación

Carril DIN

Peso Neto (kg)

0,187

CARACTERÍSTICAS AMBIENTALES

Grado de protección

IP30, Frontal: IP40

Humedad relativa (sin condensación)

5 … 95%

Temperatura de almacenamiento

-20 … +80 ºC

Temperatura de trabajo

-10 … +50 ºC

NORMAS

Certificaciones

UL 61010-1

Seguridad eléctrica, Altitud máx. (m)

2000

Normas

UNE-EN 61010-1, UNE-EN 61000-6-2, UNE-EN 61000-6-4, UL 61010-1

COMUNICACIONES

Potencia radiada efectiva (ERP)

11,25 dBm

Dirección IP para comunicaciones locales

100.0.0.1

Modo de conexión a red

DHCP ON/OFF (ON por defecto)

Potencia isotrópica radiada efectiva (EIRP)

13,4 dBm

Banda

2,4 GHZ.

Bus de campo

RS-485

Bits de datos

8

Bits Stop (ModBus)

1

Conector

RJ-45

Paridad

sin (ModBus)

Protocolo

Modbus RTU / Web server - XML

Velocidad

Ethernet 10 /100 BT (Mbit/s), Modbus: 9600-19200-38400-57600-115200

Estándares

IEEE 802.11 ac / a / b / g / n

Máxima potencia de salida

8,9 dBm

Mecanismo de conexión

Ethernet 10BaseT / 100BaseTX autodetectable Wi-Fi

INTERFACE USUARIO

LED

5 LED

SALIDAS DIGITALES DE TRANSISTOR

Anchura pulso

1 ms

Cantidad

2

Tipo

Optoacoplada (Colector abierto)

Frecuencia máxima

500 Hz

Corriente máxima

120 mA

Tensión máxima

48Vcc
