Conectores de compresión de cobre estañado - Orejetas

LCA638L

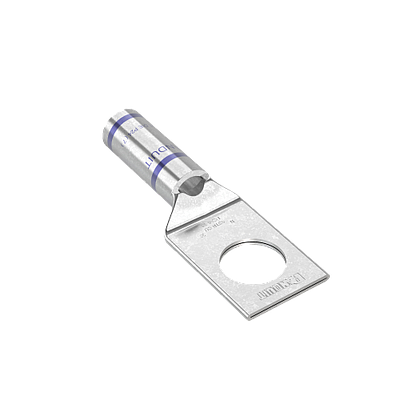

La orejeta de compresión de cobre estañado LCA6-38-L, barril estándar de un orificio, tiene barriles codificados por colores marcados con Panduit y números de índice de dado de la competencia especificados para una selección adecuada del dado de crimpado. Una ventana de inspección ayuda a asegurar visualmente la inserción completa del conductor, y el material de hojalata ayuda a inhibir la corrosión. Listado por UL y certificado por CSA a 35 KV y temperatura nominal de 90 ° C.

Especificaciones:

Diámetro interior (pulg.) 0,22

Diámetro interior (mm) 5,58

Diámetro exterior (pulg.) 0,31

Diámetro exterior (mm) 7.87

Tipo de producto: Conectores de compresión de cobre estañado - Orejetas

Tipo de orejeta: 1 orejeta de orificio de espárrago

Material base: Cobre

Tamaño del conductor del código de cobre (AWG) 6

Marca secundaria: Pan-Lug ™

Tamaño del orificio del perno prisionero (pulg) 3/8

Tamaño del orificio del perno prisionero (mm) 9.5

Tipo de barril: Barril estándar con ventana de inspección

Longitud del cañón (pulg.) 0,81

Longitud del cañón (mm) 20,57

Tipo de lengua estándar

Ancho de la lengüeta (pulg.) 0,62

Ancho de la lengüeta (mm) 15,7

Ángulo de la lengua recto

Espesor de la lengua (pulg.) 0.06

Espesor de la lengua (mm) 1.5

Longitud total (pulg.) 1,83

Longitud total (mm) 46,5

Acabado / Recubrimiento: Estañado

Estándares cumplidos C22.2 No. 65-13, 486A-486B Archivo # E52164

Clasificación de temperatura UL (° C) 90

Voltaje máximo (kV) 35

Código de color azul

Número de índice de matriz Panduit P24

Número de índice de matriz de Burndy 7

T & B Die Index: Número 7

Longitud de la tira de cables (pulg.) 7/8

Longitud de la tira de alambre (mm) 22.2

Características de la pieza: Estañado para inhibir la corrosión, cilindro codificado por colores, ventana de inspección, nivel NEBS 3.
