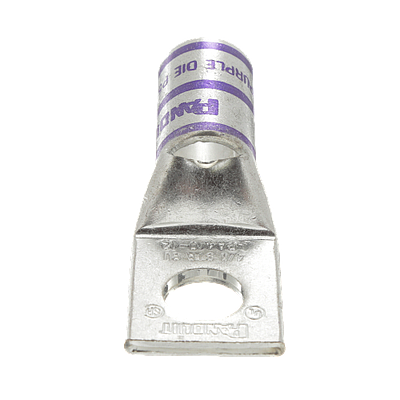

Conector de compresión de cobre estañado

LCA4/012X

Talón de compresión de cobre estañado LCA4 0-12-X, un orificio, tambor estándar, tambores codificados por color marcados con números de índice de dado de Panduit y de un competidor especificado para la adecuada selección de dados. Una mirilla de inspección ayuda a comprobar visualmente la inserción total del conductor, y el material estañado previene la corrosión. Listado UL y certificado por CSA para 35 KV y con calificación de temperatura hasta 90°C.

Especificaciones:

Diámetro interior (pulg.) 0,57

Diámetro interior (mm) 14,47

Diámetro exterior (pulg.) 0,71

Diámetro exterior (mm) 18.03

Tipo de producto: Conectores de compresión de cobre estañado - Orejetas

Tipo de orejeta: 1 orejeta

Material base: Cobre

Tamaño del conductor del código de cobre (AWG) 4/0

Marca secundaria: Pan-Lug ™

Tamaño del orificio del perno prisionero (pulg.) 1/2

Tamaño del orificio del perno prisionero (mm) 12,7

Tipo de barril: Barril estándar con ventana de inspección

Longitud del cañón (pulg.) 1,19

Longitud del cañón (mm) 30,2

Tipo de lengua estándar

Ancho de la lengüeta (pulg.) 1.06

Ancho de la lengüeta (mm) 26,9

Ángulo de la lengua recto

Espesor de la lengua (pulg.) 0,14

Espesor de la lengua (mm) 3.6

Longitud total (pulg.) 2,68

Longitud total (mm) 68,1

Acabado / Recubrimiento: Estañado

Estándares cumplidos C22.2 No. 65-13, 486A-486B Archivo # E52164

Clasificación de temperatura UL (° C) 90

Voltaje máximo (kV) 35

Código de color púrpura

Número de índice de matriz Panduit P54

Número de índice de matriz de Burndy 15

Número de índice de matriz T & B 15

Longitud de la tira de cables (pulg.) 1-1 / 4

Longitud de la tira de cables (mm) 31,8

Características de la pieza: Estañado para inhibir la corrosión, cilindro codificado por colores, ventana de inspección, nivel NEBS 3.
