Conectores mecánicos de aluminio, un orificio, un solo cilindro - Orejetas

LAMA2/014QY

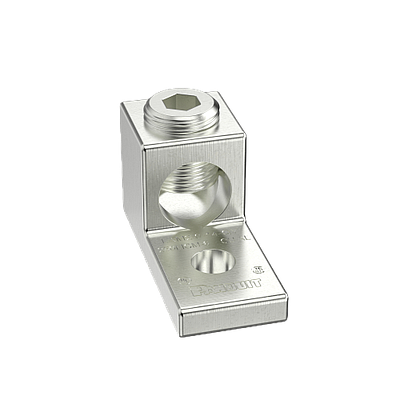

El conector mecánico de aluminio estañado LAMA2 / 0-14-QY, un orificio, un solo cilindro, está hecho de aleación de aluminio extruido para proporcionar un rendimiento eléctrico y mecánico superior para una amplia capacidad de toma de cable que ayuda a minimizar los requisitos de inventario. El tornillo de fijación de acero o aluminio plateado proporciona un contrato eléctrico duradero entre el conductor y el conector. Con certificación UL y CSA para uso hasta 600 V y temperatura nominal UL de 90 grados Celsius.

Especificaciones:

Aplicación Conductor de código de cobre o aluminio trenzado

Nota: LAMA2 / 0-14-QY reemplaza LAMA2 / 0-14-Q

Tipo de producto: Conectores mecánicos de aluminio, un orificio, un solo cilindro - Orejetas

Material: base Aluminio

Tamaño mínimo del conductor de aluminio (AWG) 14

Tamaño mínimo del conductor de cobre (AWG STR) 14

Tamaño máximo del conductor de aluminio (AWG) 2/0

Tamaño máximo del conductor de cobre (AWG STR) 2/0

Tamaño del orificio del espárrago (pulg) 1/4

Tamaño del orificio del perno prisionero (mm) 6,35

Número de agujeros: 1

Tipo de lengua: Lengua recta

Ángulo de la lengua recto

Longitud de la lengüeta (pulg.) 0.83

Longitud de la lengua (mm) 21

Espesor de la lengua (pulg.) 0,19

Espesor de la lengua (mm) 4.8

Ancho de la lengüeta (pulg.) 0,63

Ancho de la lengüeta (mm) 16

Altura total (pulg.) 0,77

Altura total (mm) 19,5

Longitud total (pulg.) 1,46

Longitud total (mm) 37

Ancho total (pulg.) 0.63

Ancho total (mm) 16

Tipo de barril: Barril simple

Longitud del cañón (pulg) 0,63

Longitud del cañón (mm) 16

Acabado / Recubrimiento Estañado

Estándares cumplidos: Listado cULus para uso hasta 600 V y temperatura nominal de 90 ° C

Clasificación de temperatura UL (° C) 90

Voltaje máximo (V) 600

Tamaño hexagonal (pulg.) 3/16

Tamaño hexagonal (mm) 4.76

Marca secundaria Pan-Lug ™

Longitud de la tira de cables (pulg.) 0,62

Longitud de la tira de cables (mm) 15,7

Características de las piezas: Fabricadas con aleación de aluminio extruido de alta resistencia para proporcionar un rendimiento eléctrico y mecánico superior.
