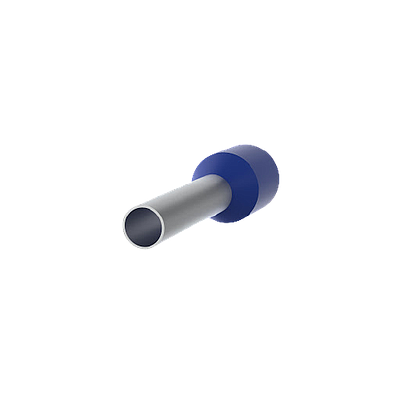

Ferrules sencillos Pan-Term con aislamiento tipo DIN

FSD8012D

La Virola aislada del manguito final de DIN de cable individual de color azul tiene una acceso tipo embudo para la inserción más rápida y menos costos de instalación. Fue diseñada para las férulas de cableado n.° 14 (2,5 mm²) de la American Wire Gauge (AWG) y es compatible con un diámetro máximo de aislamiento de cable de 0,17 (4,2 mm). La férula con aislamiento es de 0,75 (19,0) de largo y una longitud de la banda de cable de 0,625 (15,9 mm). Se ofrece en paquetes estándar de 500 unidades.

Estos ferrules cumplen con las normas DIN de contención de cables sencillos y de código de colores de aislamiento.

Diseñado con un barril sin imperfecciones para amarrar los hilos sueltos en los cables y lograr  terminaciones de calidad superior. Entrada tipo embudo para facilitar la inserción del cable.

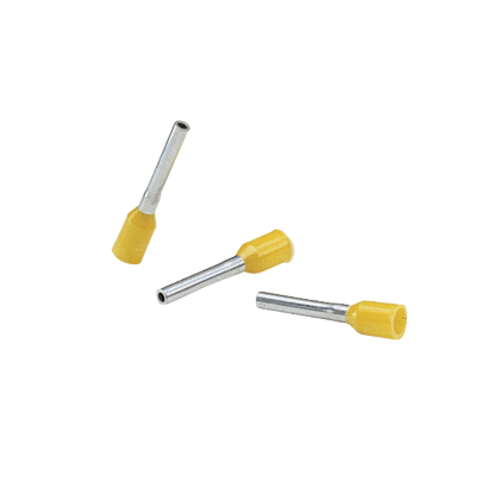

Disponibles en distintas longitudes de punta para distintas aplicaciones.

Especificaciones:

Aislamiento: Polipropileno

Tamaño máximo del conductor de cobre (AWG) NA

Tamaño mínimo del conductor de cobre (AWG) NA

Grado de combustibilidad UL 94 HB

Largo de la tira del cable (Pulg) 0.63

Longitud tira para cable (mm) 15.9

Largo del pin (Pulg) 0.47

Largo del pin (mm) 12

Tipo de aislamiento: Polipropileno

Diámetro de aislamiento (pulg.) 0,14

Diámetro de aislamiento (mm) 3.4

Diámetro Interno (Pulg) 0.09

Diámetro Interno (mm) 2.3

Temperatura máxima de funcionamiento (C) 105

Temperatura máxima de funcionamiento (F) 221

Aislamiento máx. (mm) 4,2

Aislamiento máximo 0.17

Largo total (Pulg) 0,75

Largo total (mm) 19

Tipo de Producto: Férulas de cable simple con aislamiento (codificación por color francesa o DIN)

Estándares: Pieza 4 DIN 46228, CSA C22.2 n.º 291-14

Acabado: Estañado

Tipo de recubrimiento: Estañado

Para usar con: NA

Tipo de embalaje: Férulas para piezas sueltas

Material de la Base: Cobre

Características de la pieza: La carcasa con aislamiento de polipropileno cumple con los requisitos de color de DIN Cumple con los estándares DIN, UL y CSA para contención de cable individual Acceso tipo embudo para inserción más rápida y menor costo de instalación Diseñado con un tambor integrado que contiene trenzados de cable suelto para brindar mejores terminaciones Facilita la inserción del cable en el bloque de unión Adecuado para aplicaciones de panel de espacio limitado Varios largos de clavija disponibles para una variedad de bloques de unión
