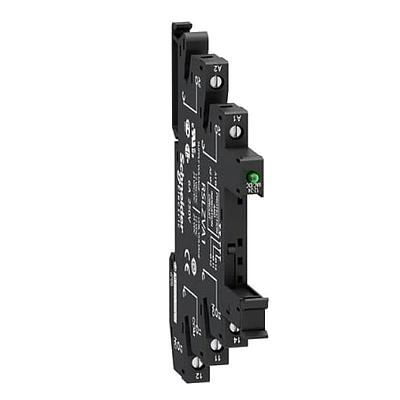

Base equipada con LED y circuito de protección, Harmony, para relés RSL1, conector roscado, 12...24V AC DC

RSLZVA1

Este zócalo de relé enchufable Harmony RSLZ tiene un voltaje de control de bobina de 12 - 24 V CA/CC. Tiene una gran variedad de números de contactos para uso de corriente nominal alta. También ofrece indicador LED y circuito de protección. Ayuda a reducir el tamaño de los gabinetes y aumentar la confiabilidad de la máquina, se puede montar en casi todas partes. Uno de los enchufes más delgados del mercado, con un ancho de 6,2 mm, se puede instalar en casi cualquier lugar. Funcionamiento de sistemas automatizados lógicos cableados para complementar las funciones de los controladores lógicos programables (PLC) industriales. Pantalla de estado con LED, señal clara tanto de día como de noche.

Características:

Ayuda a reducir el tamaño de los gabinetes, lo que permite montarlo en casi todas partes

Proporciona una solución económica para la implementación de muchas funciones de conmutación con una gran cantidad de contactos

Uno de los enchufes más delgados del mercado, con un ancho de 6,2 mm: se puede instalar en casi cualquier lugar

Compatible con requisitos de aplicación de corriente de bajo nivel o alta capacidad de ruptura

Capacidad de trabajo para sistemas automatizados lógicos cableados para complementar las funciones de los PLC industriales

Especificaciones:

Rango de producto: Relés electromecánicos Harmony

Tipo de producto o componente: Enchufe

Disposición de terminales de contacto: Separado

Compatibilidad del producto: Relé enchufable RSL con 1 contacto C/O a 12 V CC, Relé enchufable RSL con 1 contacto C/O a 24 V CC

Nombre abreviado del dispositivo: RSLZ

Tensión de conmutación: 12 V CA/CC, 24 V CA/CC

[Ith] corriente térmica de aire libre convencional: 6A

[Ue] tensión asignada de empleo: < 300 V CA

Par de apriete: < 0,5 Nm para tornillo(s) M2.5

Modo de fijación: Muelle de compresión de plástico (carril DIN simétrico de 35 mm)

Calificación: CE

Ancho total CAD: 6,2 mm

Altura total CAD: 78,6 mm

Profundidad total CAD: 95mm

Peso neto: 0,023 kg

Límites de tensión operativa nominal: 11,4...14,4 V, 21,6...28,8 V

[Uimp] tensión soportada de impulso nominal: 3,6 kV

Categoría de sobrevoltaje: Tercero

Grado de contaminación: 3
