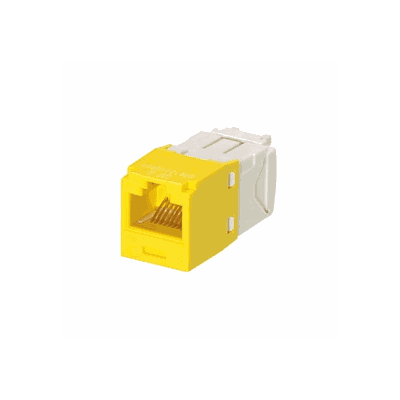

El módulo de conector Mini-Com® Cat 6 UTP RJ45 TG está diseñado para terminar un cable de par trenzado 22-26 AWG de 4 pares. Cada módulo se prueba al 100% en fábrica para superar los requisitos de rendimiento estándar de la industria. La terminación estilo TG elimina la necesidad de una herramienta de terminación. Cada conector se serializa individualmente para la trazabilidad y es compatible con los paneles de conexión modulares y las placas frontales Mini-Com. El módulo jack es amarillo

Características:

- Rendimiento probado al 100%: confianza en que cada módulo jack cumplirá los requisitos de rendimiento eléctrico críticos

- Utiliza tecnología Giga-TX mejorada: optimiza el rendimiento al eliminar el desenrollado del conductor y reduce el tiempo y los gastos de instalación

- Tapa de terminación mejorada: las ranuras de retención del conductor simplifican la terminación del módulo jack

- Modular: los módulos de conector UTP se colocan y desconectan de todas las placas frontales Mini-Com, paneles de conexión modulares y cajas de montaje en superficie para facilitar movimientos, adiciones y cambios

- Verdadero alivio de tensión: controla el radio de curvatura del cable para un rendimiento instalado a largo plazo

- Seriados individualmente: marcado con un número de control de calidad para una futura trazabilidad

- Interfaz RJ45: la interfaz estándar de la industria proporciona una conexión plug and play rápida y fácil a los cables de conexión RJ45; compatible con versiones anteriores

- Identificación: se puede identificar claramente con etiquetas e iconos opcionales para la identificación del puerto

- Versión con llave disponible: llaves de colores específicos con características de llave positiva y negativa que distinguen mecánica y visualmente las conexiones para evitar el acoplamiento involuntario con enchufes modulares con llave o sin llave diferentes, lo que ofrece flexibilidad de diseño de red, versatilidad y se adapta a redes discretas para una mayor seguridad.

- Versión con terminación en ángulo disponible - La apertura lateral permite que el cable termine en el lado derecho o izquierdo del módulo jack; ideal para instalaciones que tienen una profundidad mínima que pueden no permitir que se acomoden las prácticas de radio de curvatura estándar

Especificaciones.

Nota N / A

tipo de producto Módulo Jack

Nivel de desempeño Categoría 6

tipo de conector Módulo Jack

Estilo de terminación Estilo TG

Cuerpo material abdominales

Material de contacto Bronce de fósforo plateado

Tipo de módulo Mini-Com®

Esquema de cableado T568A / T568B

Tipo de escudo Sin blindaje (UTP)

Sub marca Pan-Net®

Temperatura máxima de funcionamiento (° C) sesenta y cinco

Temperatura máxima de funcionamiento (° F) 149

Temperatura mínima de funcionamiento (° C) -10

Temperatura mínima de funcionamiento (° F) 14

Temperatura máxima de almacenamiento (° C) 70

Temperatura máxima de almacenamiento (° F) 158

Temperatura mínima de almacenamiento (° C) -40

Temperatura mínima de almacenamiento (° F) -40

Propiedades de resistencia Resistente al calor

Color Amarillo

Estándares cumplidos Supera los requisitos de canal de las normas ANSI / TIA-568-C.2 Categoría 6A e ISO 11801 Clase EA para admitir la transmisión 10GBASE-T sobre sistemas de cableado de par trenzado en una configuración de 4 conectores hasta 100 metros a frecuencias de barrido de 1 a 500 MHz, Supera los requisitos de componentes de las normas ANSI / TIA-568-C.2 Categoría 6A e ISO 11801 Clase EA en frecuencias de barrido de 1 a 500 MHz, cumple con ANSI / TIA-1096-A, cumple con IEC 60603-7 e IEC 60512-99-001, Clasificado para 2500 ciclos con IEEE 802.3af / 802.3at y propuesto 802.3bt Tipo 3 y Tipo 4, UL 1863 y UL 2043, Queja de RoHS

Profundidad total (pulg.) 1,5

Profundidad total (mm) 38,1

Altura total (pulg.) 0,71

Altura total (mm) 18

Longitud total (pulg.) 1,5

Longitud total (mm) 38,1

Ancho total (pulg.) 0,62

Ancho total (mm) 15,7
