Beneficios

• Resistencia a aceites mejorada para una máxima fiabilidad

• Protección permanente a la vibración

• Alcances de sujeción amplios y variables

• descarga de tracción óptima

• Varios accesorios (ej. múltiples insertos de sellado)

Ámbito de uso

• En situaciones en que los cables deben ser introducidos en las carcasas con el mínimo espacio posible

• Construcción de maquinaria y aparatos

• Fotovoltaica

• Tecnología de automatización

• Plataformas offshore, equipos y astilleros

Normas de referencia / Aprobaciones

• UL File Nr. E79903

• GGVS: TÜ.EGG.020-95

Composición de producto

• Tuerca métrica según DIN EN 60423

• Basado en la información técnica de la DIN IEC 62444

Aviso

• Los modelos SKINTOP® ST(R) M ISO tienen una tuerca de conexión más larga

• Los modelos SKINTOP® ST(R) M ISO con tuerca de conexión larga no tienen certificado DNV

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000441

• Descripción de clase ETIM 5.0: prensaestopas

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000441

• ETIM 6.0 Class-Description: Prensaestopas

Aviso

• Dimensiones de instalación y pares de apriete, consulte el Apéndice T21

• Tamaños M40 x 1,5 hasta M63 x 1,5 con junta tórica

Colores disponibles

• RAL 7001 gris plateado




  RAL 7035 gris claro




  RAL 9005 negro / resistente a los rayos UV

Material

• Cuerpo: poliamida




  Sellado CR

Ensayos

• GGVS: TÜ.EGG.020-95

Grado de protección:

• IP 66




  IP 68 - 5 bar




  IP 69

• NEMA Type 1, 12

Rango de temperaturas

• Estática: de -40°C a +100°C

• Dinámica: de -20 °C a +100 °C

Especificaciones del Producto:

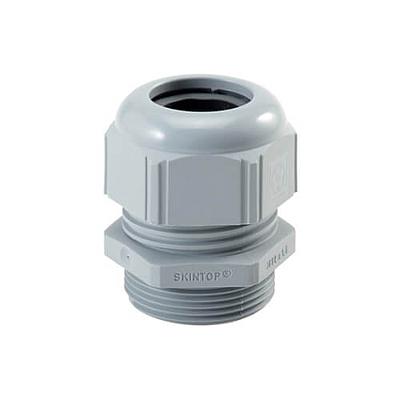

Fabricante: LAPP

Tipo de accesorios para cables: sello aislante

Rosca de montaje: M20

Paso de rosca : 1.5

Material de carcasa : poliamida

Color de cuerpo: gris claro

Diámetro máximo del haz de cable : 7...13mm

Clase de rosca : métrica

Información adicional

Peso bruto: 10.5 g

Denominación de fabricante: 53111420
