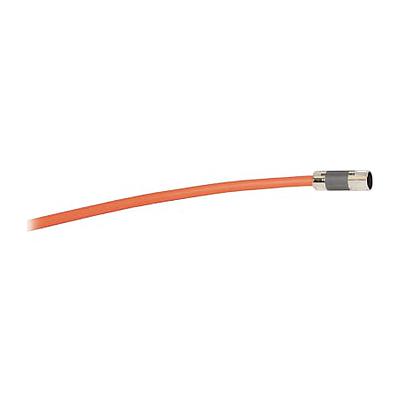

Kinetix Cable Single DSL 2090-Series

2090-CSBM1DF-14AF05

Serie 2090, DSL simple, alimentación, retroalimentación, freno, conector DIN SpeedTec simple, cable flotante en el extremo del variador 5500, cable de 14 AWG, flexión continua, cable de 5 metros

Especificaciones:

Diámetro exterior aprox.: 17mm

Color del núcleo: Blanco

Longitud del cable: 5 metros

Tipo de conector del extremo de accionamiento: Cables flotantes del extremo del variador con kit de conector preinstalado de fábrica (optimizado para Kinetix 5700)

Número de núcleos: 8

Con conductor de protección: Sí

Funda exterior de color: Naranja

Material conductor: Cobre

Superficie conductora: estañado

Código de color de los cables: RAL2003

Color del núcleo: Blanco, azul

Tipo de conector del extremo del motor: Conector DIN SpeedTec de una sola velocidad

Tamaño AWG: 14

Tensión nominal U: 1000 V

Tipo de cable: Potencia de un solo motor con cables de freno

Descripción de cables: Alimentación con cables de freno: cable híbrido de 1000 V con cuatro conductores de alimentación, dos de retroalimentación (comunicación digital) y dos de freno

Conductor de sección transversal nominal: 2,08 mm²

Conductor de sección transversal nominal (AWG): 4,1 kcmil

Estilo de cable Continuo-flexible

Peso aproximado: Flexión continua, potencia con cable de freno: 1,0 kg/m

Núcleos retorcidos: No

Componente accesorio: Cable

Radio de curvatura continuo: Flexión continua: 10 veces el diámetro del cable

Características: Diseño de baja capacitancia para maximizar la densidad de potencia del sistema, sistema de conexión speedtec, par de datos de comunicación del codificador con rechazo de ruido, forro de TPE con propiedades mecánicas y químicas, el cable presenta una trenza de cobre estañado con aluminio/pol.

Máx. temperatura del conductor: 105 °C
