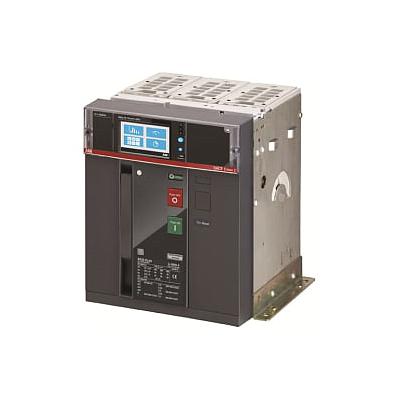

E2.2N 1250 Ekip Hi-Touch LSIG 3p F HR

1SDA070959R1

C.Interruptor sace emax2 e2.2n 1250 fijo tripolar con terminales traseros horizontales y relé de estado sólido en ca ekip/hi-touch-lsig r 1250 equipado con: 4 contactos auxiliares y c.Interruptor en posición abierto-cerrado.

Especificaciones:

Ancho neto del producto: 276 mm

Altura neta del producto: 371 mm

Producto Profundidad Neta/Longitud:270 mm

Tipo de corriente: CA

Durabilidad Eléctrica:Ue =< 440 V 15000 ciclo

Ue = 500 ... 690 V 15000 ciclo

30 ciclos por hora

Durabilidad mecánica: ciclo 25000

60 ciclos por hora

Número de polos: 3

Pérdida de potencia: 83 W

Tipo principal de producto: SACE Emax 2

Nombre del producto: Disyuntor de aire

Tipo de producto:Disyuntor de aire

Capacidad nominal de interrupción de servicio en cortocircuito, en % de Icu (Ics): 100 %

Corriente nominal (en): 1250 A

Tensión nominal (Ur): 690 V

Tensión nominal soportada de impulso (Uimp):acc. según IEC 60947-2 12 kV

Voltaje nominal de aislamiento (Ui): CA 1000 V

Voltaje operativo nominal: 690 V CA

Capacidad nominal de interrupción de cortocircuito de servicio (Ics): (220 V CA) 66 kA

(230 V CA) 66 kA

(380 V CA) 66 kA

(400 V CA) 66 kA

(415 V CA) 66 kA

(440 V CA) 66 kA

(500 V CA) 66 kA

(660 V CA) 66 kA

(690 V CA) 66 kA

Corriente nominal de corta duración admisible de baja tensión (Icw): durante 1 s 66 kA

durante 3 s 50 kA

Capacidad nominal máxima de corte en cortocircuito (Icu): (400 V CA) 66 kA

(415 V CA) 66 kA

(440 V CA) 66 kA

(500 V CA) 66 kA

(525 V CA) 66 kA

(690 V CA) 66 kA

Corriente nominal ininterrumpida (Iu): 1250 A

Destornillador recomendado: circuito principal M12

Lanzamiento:Ekip Hi-Touch LSIG

Tipo de lanzamiento:EL

Nivel de rendimiento de cortocircuito: N

Normas:IEC

Subtipo:E2.2

Tipo de conexión de terminal: trasero plano horizontal

Tipo de terminal: Perno

Par de apriete: 70 N·m

Versión:F
