XT1C 160 TMD 125-1250 3p F F

1SDA067398R1

Caja moldeada para interruptor TMAX XT1C 160 fijo de tres polos, con terminales frontales y disparador termomagnético TMD R 125-1250 A

Especificaciones:

Ancho neto del producto 76.2 mm

Altura neta del producto 130 mm

Profundidad neta del producto 70 mm

Durabilidad eléctrica 8000 ciclos / 120 ciclos por hora

Durabilidad mecánica 25000 ciclos / 240 ciclos por hora

Número de polos 3

Pérdida de potencia En condiciones nominales de funcionamiento por polo 10.7 W

Tipo principal de producto SACE Tmax T

Nombre del producto Interruptor Automático de Circuito

Tipo de producto CB

Valoración Corriente 125 A

Tensión nominal soportada de impulso (Uimp) 8 kV

Configuración de corriente de cortocircuito instantánea nominal (Ii) 1250 A

Tensión nominal de aislamiento (Iu) 800 V

Voltaje operativo nominal 690 V AC / 500 V DC

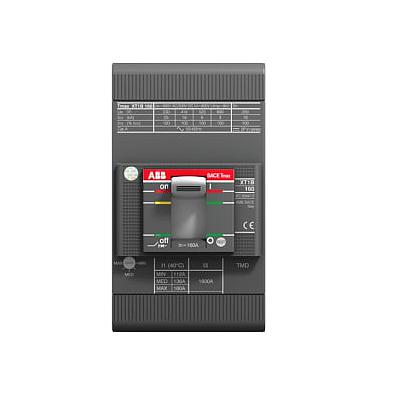

*Imagen ilustrativa
