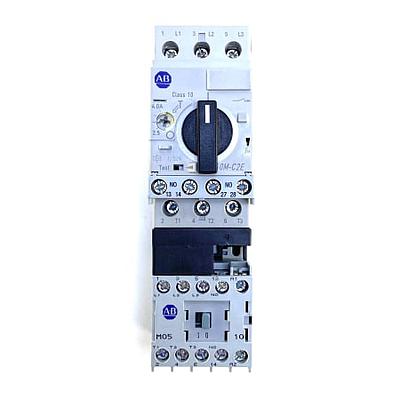

2.5-4.0 A Economy Starter W/Ckt-Bkr

190E-KMND2-CB40S

Arrancador económico de 2.5-4.0 A con Ckt-Bkr

Especificaciones:

Número de contactos auxiliares como contacto normalmente abierto: 1

Tipo de tensión para accionamiento: AC

Con disparador de cortocircuito: Sí

Tensión nominal de alimentación de control a 50 Hz AC: 110 voltios

Tensión nominal de alimentación de control a 60 Hz AC: 120 V

Configuración actual de liberación de sobrecarga: 2,5A

Tipo de arrancador de motor: Inicio directo en línea (DOL)

Tamaño del contactor: 100-K05

Estilo: De tipo abierto

Contactos auxiliares y de disparo del disyuntor para 140M: Contacto auxiliar interno y de disparo 1 NA + 1 NA

Corriente de cortocircuito como controlador de motor UL508/CSA en instalaciones de motores grupales (coordinación de tipo 1), máx.: 65 kA a 480 VCA, marco D con contactores 100-C/104-C

Corriente de cortocircuito como controlador de motor UL508/CSA en instalaciones de motores grupales (coordinación de tipo 2), máx.: 65 kA a 480 VCA, marco D con contactores 100-C/104-C

Fusible o disyuntor según NEC, máx.: 450 A en marco D con contactores 100-C/104-C

Modificaciones, accesorios: Contacto auxiliar 140M, montaje lateral, 2 NC Valores nominales de HP como controlador de motor UL508/CSA en instalaciones de motores grupales: 3/4…1 Hp a 230 VCA, 60 Hz (con contactores de marco D, 100-C/104-C)

Clasificación de kW como IEC para motor estándar, 1500 rpm, máx.: 3 kW @ 690 VCA, 50 Hz marco D con contactores boletín 100-C/104-C

Corriente de cortocircuito como IEC (coordinación de tipo 1), máx.: 8 kA @ 690 VCA, marco C con mini contactores boletín 100-K/104-K

Corriente de cortocircuito como controlador de motor combinado UL508/CSA tipo F (coordinación tipo 1), máx.: 65 kA a 480Y/277 VCA, marco D con contactores boletín 100-C/104-C

Corriente de cortocircuito como controlador de motor combinado UL508/CSA tipo F (coordinación tipo 2), máx.: 65 kA a 480Y/277 VCA, marco D con contactores boletín 100-C/104-C

Corriente de cortocircuito como controlador de motor combinado tipo E autoprotegido UL508/CSA, máx.: 65 kA a 480Y/277 VCA, marco D con contactores boletín 100-C/104-C

Corriente de cortocircuito como IEC (coordinación de tipo 2), máx.: 50 kA a 690 VCA, marco D con contactores boletín 100-C/104-C

Valores nominales de HP como controlador de motor combinado UL508/CSA Tipo F: 3/4…1 Hp a 230 VCA, 60 Hz (con contactores de marco D, 100-C/104-C)

Clasificaciones de HP como controlador de motor combinado tipo E autoprotegido UL508/CSA: 3/4…1 Hp a 230 VCA, 60 Hz (con contactores de marco D, 100-C/104-C)

Tipo de conexión eléctrica del circuito principal: Conexión de tornillo

Tipo de conexión eléctrica para circuito de corriente auxiliar y de control: Conexión de tornillo

Ancho: 45mm

Altura: 160mm

Profundidad: 74,5mm
