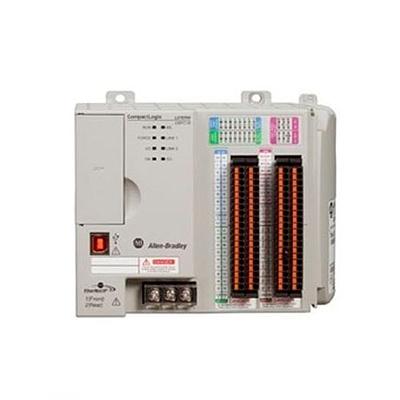

Controlador CompactLogix 5370 L2, 2 puertos Ethernet / IP con capacidad de anillo de nivel de dispositivo, memoria de 1MB, 16 entradas de CC, 16 salidas de CC, 4 entradas analógicas universales, 2 salidas analógicas, 4 contadores de alta velocidad, hasta 4 1769 I / O Módulos de expansión, 4 ejes de movimiento CIP con función cinemática, 16 conexiones EtherNet / IP y 120 TCP, fuente de alimentación integrada de 24 VCC, con tarjeta SD de 1GB, puede admitir tarjetas SD de hasta 2 GB, 1 puerto USB.

• Proporciona flexibilidad con opciones de montaje en riel DIN o panel
• Incluye indicadores de estado de diagnóstico de puntos individuales para facilitar la solución de problemas
• Evita el posicionamiento incorrecto del módulo con codificación de software
• Conecta hasta tres bancos de Compact I/O™ a un controlador; requiere el uso de un módulo adaptador de comunicación y una fuente de alimentación eléctrica.

Módulos de E/S digitales compactas 1769

• Ofrecen grana variedad de voltajes de CA y CC
• Incluyen de 8 a 32 puntos por módulo.
• Incluyen módulos de salida de contacto
• Incluyen módulos de entrada de alta velocidad
• Ofrecen filtro de entrada
• Proporcionan aislamiento óptico

Módulos de E/S analógicas compactas 1769

• Ofrecen módulos analógicos, de termopar y RTD
• Proporcionan clasificaciones de alta exactitud
• Incluyen detección e indicación sobre y bajo el rango
• Incluyen escalado incorporado
• Ofrecen respuesta seleccionable a la interrupción de un sensor de entrada
• Incluyen capacidad de dirigir la operación del dispositivo de salida durante una condición anormal
• Proporcionan canales configurables individualmente
• Incluyen calibración automática de entradas

Módulos de E/S 1769-AENTR

• Admiten una estrategia única de red para conexión EtherNet/IP TCP/CIP 96.
• Proporcionan puertos Ethernet dobles tanto para topologías DLR como lineales
• Simplifican la arquitectura de su sistema con E/S distribuidas en EtherNet/IP.
• Permiten migraciones de control al reutilizar las E/S 1769 existentes
• Incluyen velocidad de paquete de E/S de 10,000 pps.
• Ofrecen conexión directa

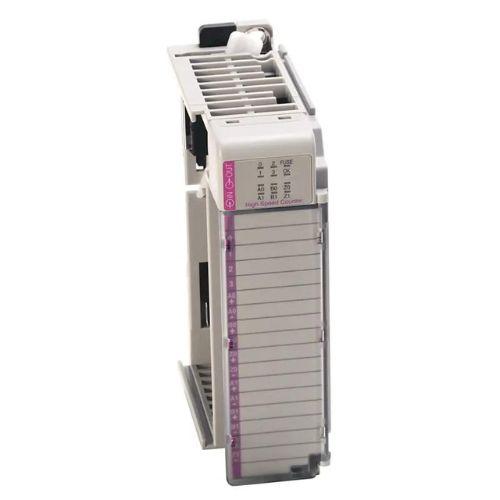

Módulos de E/S especiales compactas 1769

• Módulos de reserva de direcciones, ASCII, control booleano y contador de alta velocidad disponibles
• Conexión directa de la plataforma 1769 a variadores PowerFlex® y otros dispositivos a través de los módulos Compact I/O™ a DPI/SCANport™ y Compact I/O a DSI/Modbus.
